Muros, portões, fachadas, estacionamentos, jardins e áreas de piscina têm algo em comum: os equipamentos instalados nesses locais ficam mais expostos à umidade, à chuva e às variações do ambiente. Por isso, não basta escolher uma fonte com a tensão correta. É necessário verificar se ela foi desenvolvida para trabalhar nas condições reais do projeto.

Uma fonte inadequada ou mal dimensionada pode causar falhas intermitentes, perda de desempenho, ruídos na imagem, desligamentos e redução da vida útil dos equipamentos. Já uma fonte própria para ambiente externo entrega energia com mais segurança e ajuda a manter o sistema estável por muito mais tempo.

Neste artigo, você vai entender como aplicar as fontes para ambiente externo e as fontes blindadas IP67 da FC em projetos de segurança eletrônica, comunicação visual, fachadas de ACM e iluminação de áreas de piscina — além dos cuidados necessários para escolher o modelo correto.

Por que uma fonte comum nem sempre é indicada para áreas externas?

Em uma instalação interna e protegida, a fonte normalmente fica longe de respingos e da ação direta do clima. No ambiente externo, o cenário muda: umidade, chuva, poeira, condensação e oscilações de temperatura passam a fazer parte da rotina da instalação.

Mesmo quando câmeras, módulos de LED ou luminárias são próprios para uso externo, a alimentação também precisa estar protegida. Caso contrário, a fonte se torna o ponto mais vulnerável de todo o sistema.

É justamente aí que entram as fontes desenvolvidas para áreas externas. Elas possuem construção e grau de proteção adequados a esse tipo de aplicação, mas é importante entender que nem toda proteção IP oferece o mesmo nível de resistência. Uma fonte protegida contra respingos de chuva, por exemplo, não deve ser tratada como um equipamento submersível. Já uma fonte IP67 oferece resistência superior e suporta imersão temporária dentro dos limites indicados pelo fabricante — o que também não significa operação permanentemente submersa.

Conheça as soluções FC para ambiente externo

A FC oferece três propostas para necessidades diferentes: a Mini Organizadora IP65 para pontos compactos, as fontes IP23 à prova de chuva para cargas maiores e as fontes blindadas IP67 para ambientes mais severos.

Mini Fonte Organizadora para Ambiente Externo 12V 2A

A Mini Fonte Organizadora para Ambiente Externo 12V 2A possui potência de 24W e proteção IP65. Seu corpo compacto em plástico ABS conta com um compartimento extra que ajuda a proteger e organizar conectores ou baluns, reduzindo a quantidade de itens expostos na instalação.

Com saída em plug P4, ela é especialmente prática em pontos descentralizados, próximos a câmeras ou a pequenos conjuntos de equipamentos 12V. É uma boa opção para instalações em muros, portões, postes, corredores externos, jardins e outras áreas vulneráveis a respingos e chuva, desde que a soma do consumo permaneça dentro da capacidade recomendada.

Fontes Blindadas 12V IP67, de 3A a 20A

As Fontes Blindadas IP67 da FC foram desenvolvidas para os ambientes mais exigentes. A linha possui versões de 3A, 5A, 10A, 15A e 20A, com potências entre 36W e 240W, atendendo desde pequenos pontos de iluminação até projetos com maior consumo.

Com carcaça em alumínio, que auxilia na dissipação do calor, elas contam com cabo de tripla blindagem, proteção de desarme antecipado, proteção de surto em dois níveis, proteções contra curto-circuito, sobrecarga e sobrecorrente, além de filtro contra ruídos e interferências.

O grau IP67 permite o uso em ambientes externos e instalações subterrâneas, eliminando a necessidade de caixas herméticas. Conforme a especificação da FC, a fonte pode suportar submersão temporária em até 1 metro de água por aproximadamente 30 minutos. Essa característica torna a linha especialmente indicada para projetos sujeitos a chuva intensa, umidade, alagamento acidental ou acúmulo temporário de água, como piscinas, jardins, fachadas, painéis externos, cancelas e sistemas de CFTV.

É importante reforçar: a proteção IP67 oferece resistência à imersão temporária, dentro das condições informadas. A fonte não deve ser projetada para permanecer continuamente submersa nem instalada como se fosse uma luminária de piscina.

Fontes 12V à prova de chuva, de 10A a 25A

Para projetos com maior demanda, a família de fontes 12V à prova de chuva da FC oferece capacidades entre 10A e 25A, com potência de 120W a 300W. Produzidas em inox 304 e com proteção IP23 contra umidade e respingos de chuva, elas possuem conexão por bornes, entrada bivolt automática e proteções contra curto-circuito, sobrecarga e sobretensão.

São indicadas para centralizar a alimentação de vários dispositivos 12V ou atender cargas maiores, como sistemas de CFTV, controle de acesso, painéis, letreiros e projetos de iluminação LED. Entre os modelos disponíveis no site estão as versões de 10A, 15A e 25A.

Necessidade do projeto	Perfil de fonte mais indicado	Motivo
Uma câmera ou pequeno conjunto de dispositivos próximos	Mini Organizadora 12V 2A	Solução compacta, IP65, com espaço para organizar conectores ou baluns
Várias câmeras em área externa protegida contra jatos ou alagamento	Fonte IP23 à prova de chuva, de maior corrente	Permite centralizar a alimentação conforme o consumo total
CFTV, cancelas ou equipamentos em pontos muito expostos	Fonte Blindada IP67	Maior resistência à água, cabo de tripla blindagem e filtro contra interferências
Letras-caixa, módulos e fitas de LED em fachada	Fonte IP23 ou Blindada IP67, conforme a exposição	A escolha considera tanto a potência dos LEDs quanto a presença de chuva ou água
Iluminação 12Vcc em jardim, deck ou área de piscina	Fonte Blindada IP67 dimensionada à carga	Indicada para ambientes severos e resistente à imersão temporária dentro dos limites especificados

Aplicação 1: câmeras e segurança eletrônica em áreas externas

Na segurança eletrônica, é comum instalar câmeras em muros, portões, estacionamentos, corredores laterais, postes e entradas de condomínios. Nesses pontos, improvisar uma fonte interna dentro de uma caixa mal vedada pode dificultar a manutenção e aumentar o risco de infiltração.

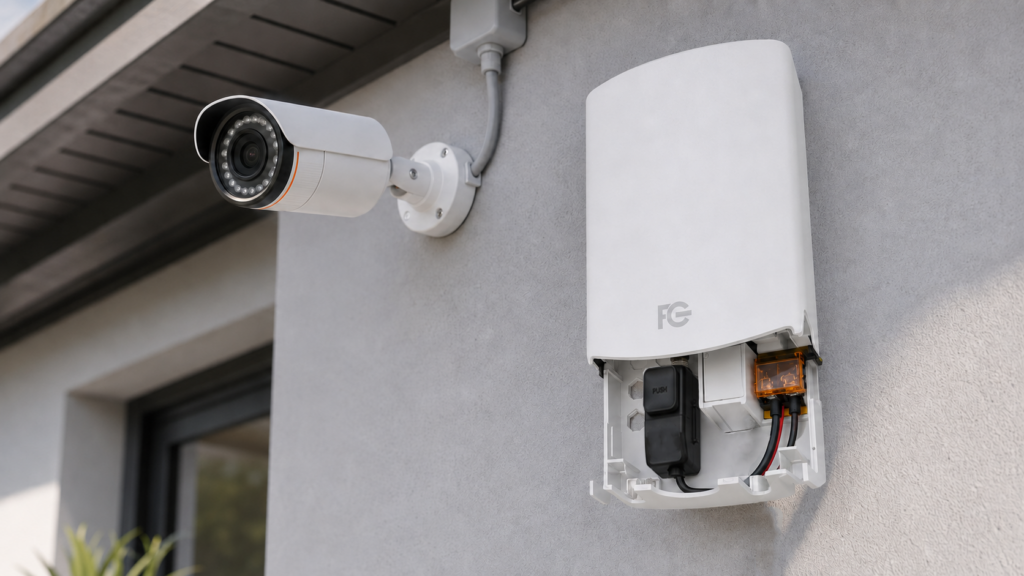

A Mini Fonte Organizadora 12V 2A funciona muito bem quando a proposta é alimentar uma câmera ou um pequeno grupo de dispositivos próximos. O compartimento adicional ajuda a acomodar conexões e baluns, deixando o ponto mais organizado e protegido.

Já em projetos com várias câmeras, controladores de acesso, centrais de alarme ou outros equipamentos 12V, os modelos de maior corrente permitem concentrar a alimentação. Essa configuração pode ser interessante em condomínios, galpões, lojas, estacionamentos e perímetros maiores.

Quando o ponto estiver muito exposto, próximo ao solo, sujeito a chuva intensa ou com risco de alagamento temporário, a Fonte Blindada IP67 é a alternativa mais robusta. O filtro contra ruídos e interferências também contribui para preservar a qualidade da imagem em sistemas de CFTV.

O dimensionamento, porém, deve considerar o consumo máximo real de cada equipamento. Em câmeras com infravermelho, use como referência o consumo com o IR acionado, normalmente maior do que o consumo durante o dia. Também é preciso avaliar a distância e a bitola do cabo, pois a queda de tensão pode comprometer o funcionamento mesmo quando a fonte tem corrente suficiente.

Aplicação 2: placas de ACM, fachadas e comunicação visual

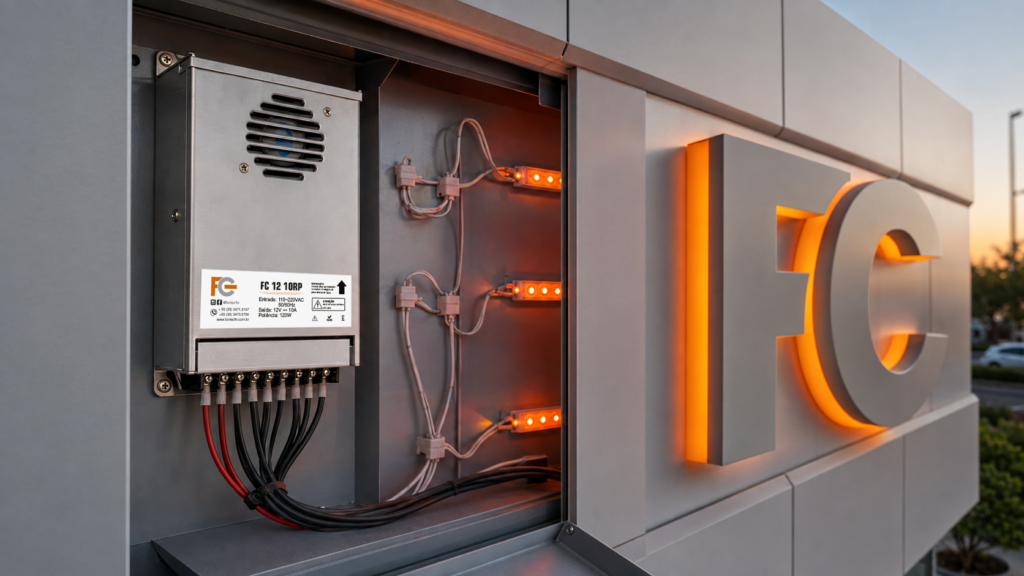

Em uma fachada de ACM, a fonte não alimenta a placa em si, mas os elementos de iluminação instalados nela: módulos de LED, fitas, letras-caixa, logotipos, contornos luminosos e letreiros.

Como a fonte geralmente fica atrás da estrutura ou em um ponto técnico externo, a proteção contra umidade e chuva é fundamental. Em aplicações pequenas e de baixo consumo, a Mini Fonte Organizadora pode ser uma alternativa compacta. Para fachadas maiores em pontos protegidos de jatos ou acúmulo de água, os modelos IP23 de 10A a 25A oferecem potência para alimentar uma quantidade maior de módulos ou metros de fita. Quando a instalação fica mais exposta, próxima ao solo ou sujeita a infiltrações, as Blindadas IP67 acrescentam uma proteção superior. Em todos os casos, os LEDs precisam trabalhar em 12Vcc.

O cálculo deve partir da potência informada pelo fabricante do LED. Se um módulo ou fita consumir 6W por metro e o projeto utilizar 18 metros, o consumo total será:

18 metros × 6W = 108W

Em um sistema de 12V:

108W ÷ 12V = 9A

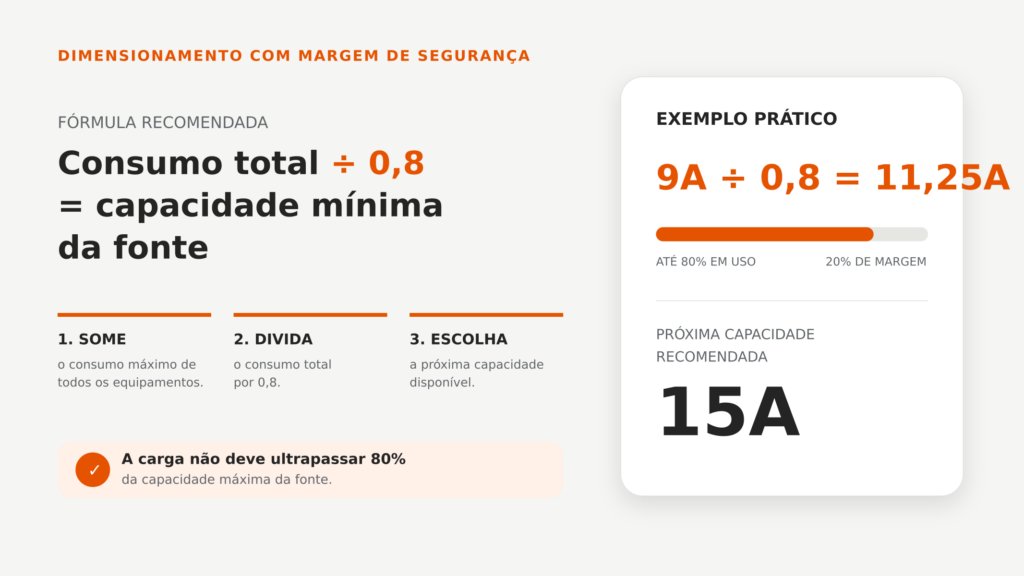

Como a recomendação é utilizar no máximo 80% da capacidade da fonte, a necessidade mínima passa a ser:

9A ÷ 0,8 = 11,25A

Nesse exemplo, uma fonte de 15A seria mais adequada do que uma de 10A. A margem reduz o trabalho no limite e contribui para uma operação mais estável.

Em trechos longos, a distribuição da alimentação também precisa ser planejada. Evite concentrar toda a alimentação em uma única extremidade quando isso causar queda de tensão. Dividir os pontos de injeção e utilizar cabos com bitola adequada ajuda a manter brilho uniforme em toda a fachada.

Aplicação 3: iluminação em jardins, decks e áreas de piscina

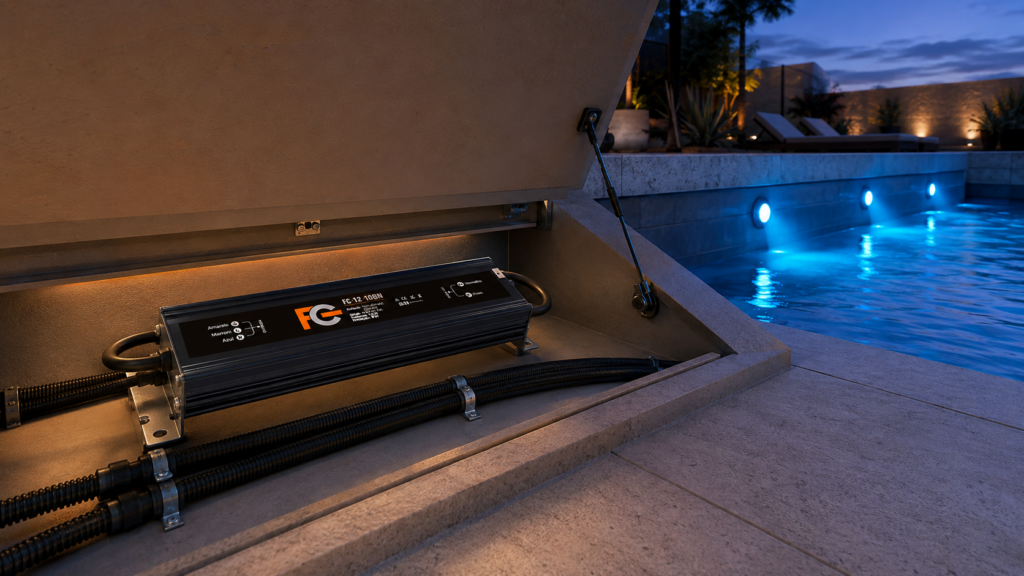

Fontes 12V também podem fazer parte de projetos de iluminação em jardins, decks, cascatas decorativas e áreas próximas à piscina. Nesse cenário, as Fontes Blindadas IP67 são a opção mais indicada da linha FC por oferecerem maior resistência à água e capacidades de 3A a 20A.

A classificação IP67 significa que a fonte está protegida contra poeira e pode resistir à imersão temporária. De acordo com a especificação da FC, os modelos blindados suportam até 1 metro de água por aproximadamente 30 minutos. Isso traz segurança adicional em instalações subterrâneas ou sujeitas a alagamento acidental.

Ainda assim, resistência à imersão temporária não significa funcionamento contínuo debaixo d’água. A fonte deve permanecer, sempre que o projeto permitir, em um ponto técnico acessível e não deve ser instalada permanentemente dentro da piscina ou em um nicho destinado às luminárias submersas. Já a Mini Fonte IP65 e os modelos IP23 à prova de chuva não possuem classificação para submersão.

Antes da instalação, confirme ainda se os refletores, spots ou módulos trabalham realmente em 12Vcc. Há equipamentos de piscina que utilizam outros tipos de alimentação, como 12Vca, e eles não devem ser ligados a uma fonte 12Vcc sem a compatibilidade expressamente indicada pelo fabricante.

Como a proximidade com água aumenta o risco elétrico, o sistema precisa ser projetado e instalado por profissional qualificado, com as proteções, o seccionamento, o aterramento, os dispositivos e as distâncias previstos nas normas aplicáveis e nas instruções dos fabricantes.

Exemplo: seis spots de 9W, todos especificados para 12Vcc, representam uma carga de 54W:

6 × 9W = 54W
54W ÷ 12V = 4,5A
4,5A ÷ 0,8 = 5,625A

Nesse cenário, uma Fonte Blindada IP67 de 10A oferece capacidade adequada e proteção compatível com um ambiente mais severo. O cálculo elétrico, entretanto, é apenas uma etapa: a posição da fonte, a proteção do circuito e a compatibilidade das luminárias continuam sendo indispensáveis.

Como dimensionar a fonte correta

Para escolher uma fonte para ambiente externo, siga estes passos:

1. Confirme a tensão dos equipamentos. Os modelos apresentados neste artigo possuem saída de 12Vcc. Todos os dispositivos ligados a eles precisam ser compatíveis com essa tensão.
2. Some o consumo máximo. Em CFTV, considere câmeras com o infravermelho ligado. Em LEDs, multiplique a potência por metro pela metragem total ou some a potência de todos os módulos.
3. Use até 80% da capacidade da fonte. Para manter uma margem de segurança de 20%, divida a corrente total por 0,8. Exemplo: uma carga de 8A pede uma fonte com capacidade mínima de 10A.
4. Avalie a queda de tensão. Distância, corrente e bitola do cabo interferem na tensão que realmente chega ao equipamento. Em trajetos longos, pode ser necessário aumentar a bitola, redistribuir os pontos de alimentação ou rever a arquitetura do projeto.

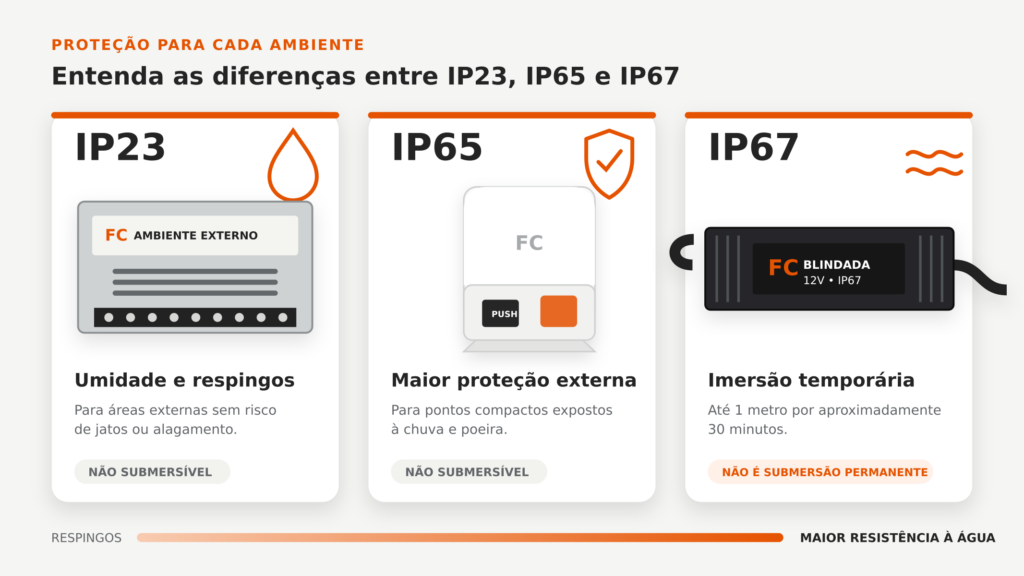

5. Escolha o grau de proteção adequado. IP23 protege contra umidade e respingos de chuva; IP65 oferece proteção superior para uso externo; e IP67 acrescenta resistência à imersão temporária — até 1 metro por aproximadamente 30 minutos nos modelos blindados da FC. Considere chuva, poeira, jatos d’água, possibilidade de alagamento e o local exato da montagem.
6. Verifique a forma de conexão e a construção da fonte. A Mini Organizadora possui plug P4 e compartimento para conexões. Os modelos IP23 utilizam bornes e facilitam a distribuição para mais de um dispositivo. As Blindadas IP67 possuem cabos integrados e construção selada para ambientes mais severos.
7. Siga a ficha técnica e as orientações de instalação. Não bloqueie a dissipação térmica, não improvise conexões e mantenha o conjunto acessível para inspeção e manutenção.

Para projetos de CFTV, a Calculadora de Viabilidade da FC também ajuda a avaliar tensão, corrente, bitola e distância do cabo.

Erros que devem ser evitados

• Escolher a fonte apenas pela quantidade de câmeras, sem conferir o consumo individual.
• Dimensionar a fonte para trabalhar permanentemente em 100% da capacidade.
• Ignorar o aumento de consumo causado pelo infravermelho das câmeras.
• Ligar dispositivos 24V, 12Vca ou de outra especificação em uma saída 12Vcc.
• Utilizar fontes IP23 ou IP65 em pontos sujeitos a submersão.
• Tratar uma fonte IP67 como equipamento para operação permanentemente submersa.
• Deixar emendas, bornes e conectores expostos à água.
• Desconsiderar a queda de tensão em cabos longos ou de baixa qualidade.
• Instalar a fonte em ponto sujeito a alagamento, acúmulo de água ou manutenção difícil.

Energia certa também faz parte de um projeto bem executado

Uma boa instalação externa não depende apenas da câmera, da luminária ou do acabamento da fachada. A fonte é parte essencial do desempenho e da segurança do conjunto.

A Mini Fonte Organizadora 12V 2A atende muito bem pontos compactos e descentralizados. As fontes 12V à prova de chuva oferecem maior capacidade para sistemas protegidos contra alagamentos. Já as Fontes Blindadas IP67 são a escolha mais robusta para piscinas, instalações subterrâneas, fachadas e pontos com exposição severa à água.

O segredo está em combinar três fatores: ambiente, consumo e aplicação. Quando esses pontos são avaliados corretamente, o resultado é uma instalação mais organizada, estável e preparada para o dia a dia.

Conheça as fontes para ambiente externo e as Fontes Blindadas IP67 da FC. Fale com nosso time e escolha a solução ideal para o seu projeto.
